CNC přesnost. BIM koordinace. EN 1090 certifikace.
Každá konstrukce BORABELA vzniká na Howick CNC linkách, je modelována ve Vertex BD a dodávána s CE prohlášením o shodě.
Technologie ve třech krocích
Howick CNC — ±1,0 mm

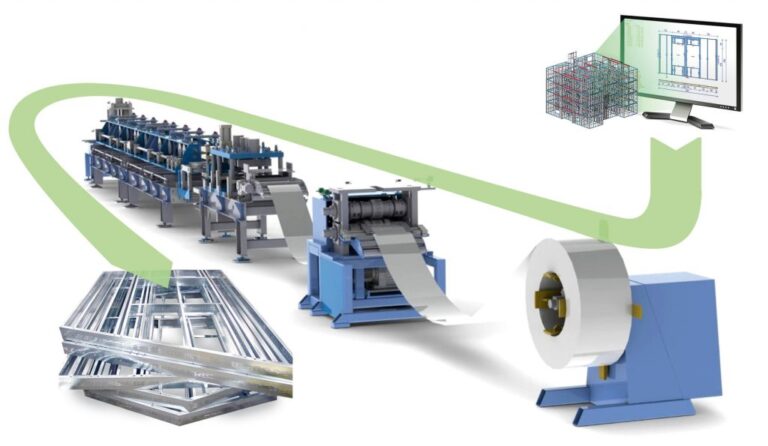

Vstupní svitek S320GD+Z275 pozinkované oceli od dodavatele Wuppermann. Profil je ohýbán do tvaru C nebo U, krácen a značen inkoustem dle montážní dokumentace. Profil délky 12 bm vyrobíme za 1 minutu.
Vertex BD — BIM workflow
Parametrický model s výstupy IFC, DWG, 3D PDF a Revit-kompatibilním formátem. Přímý CNC export do Howick linky bez ručního přepisování dat.
EN 1090 — CE certifikace
Osvědčení o shodě řízení výroby dle EN 1090 do třídy provedení EXC2. Ke každé zakázce vydáváme DoP (Declaration of Performance) s evropským CE certifikátem.
S320 GD+Z275 ocel
Pozinkovaná ocel tloušťky 1,2–1,6 mm. C-profily výšky 100 nebo 150 mm, zavětrovací pás průřezu 70×1,2 mm pro diagonální ztužení.
Výroba a projektování
Howick CNC výroba
Stroje Howick Ltd. jsou průmyslový standard pro LGSF výrobu s tradicí přes 30 let. Vstupní svitek z pozinkované oceli S320 GD+Z275 od rakouského dodavatele Wuppermann. Plech je ohýbán do tvaru C nebo U, krácen na přesně požadované délky a označen inkoustem dle montážní dokumentace. Žádné řezání na stavbě, žádná improvizace.
- Materiál: S320GD+Z275 pozinkovaná ocel
- Tloušťka: 1,2–1,6 mm
- Přesnost: ±1,0 mm
- Kapacita výroby: skelet domku 120 m² za 2 dny
- Kapacita montáže: skelet domku 120 m² za 3 dny
- Označení: každý profil potištěn dle montážní dokumentace
Profily přijíždějí na stavbu označené a připravené k sestavení — montážní firma nepotřebuje nic upravovat, jen šroubuje.
Vertex BD — BIM koordinace
Výstupní formáty IFC, DWG, 3D PDF a Revit-kompatibilní v jednom workflow — bez duplicitního modelování a ručního přepisování dat.
- Parametrický model: každá změna v projektu se automaticky propíše do výrobní dokumentace
- CNC export: přímý výstup z Vertex BD do CNC linky Howick, bez chyb z přepisování
- Kolizní kontrola: BIM koordinace s TZB, elektro a stávající konstrukcí ještě před výrobou
Certifikace, materiál a montáž
EN 1090 — CE certifikace

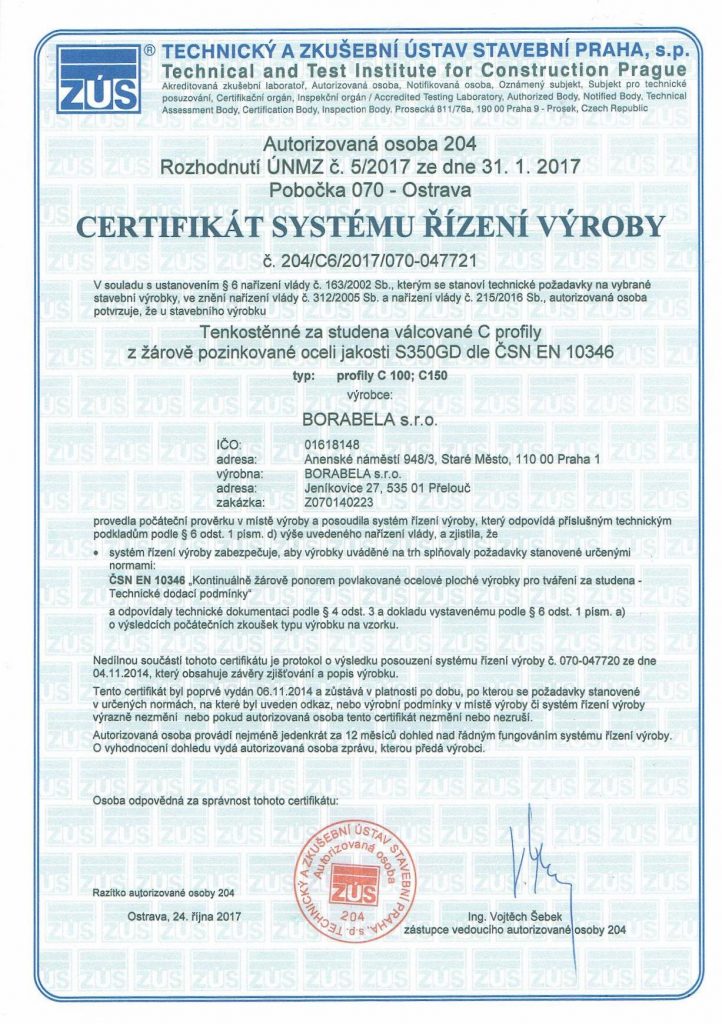

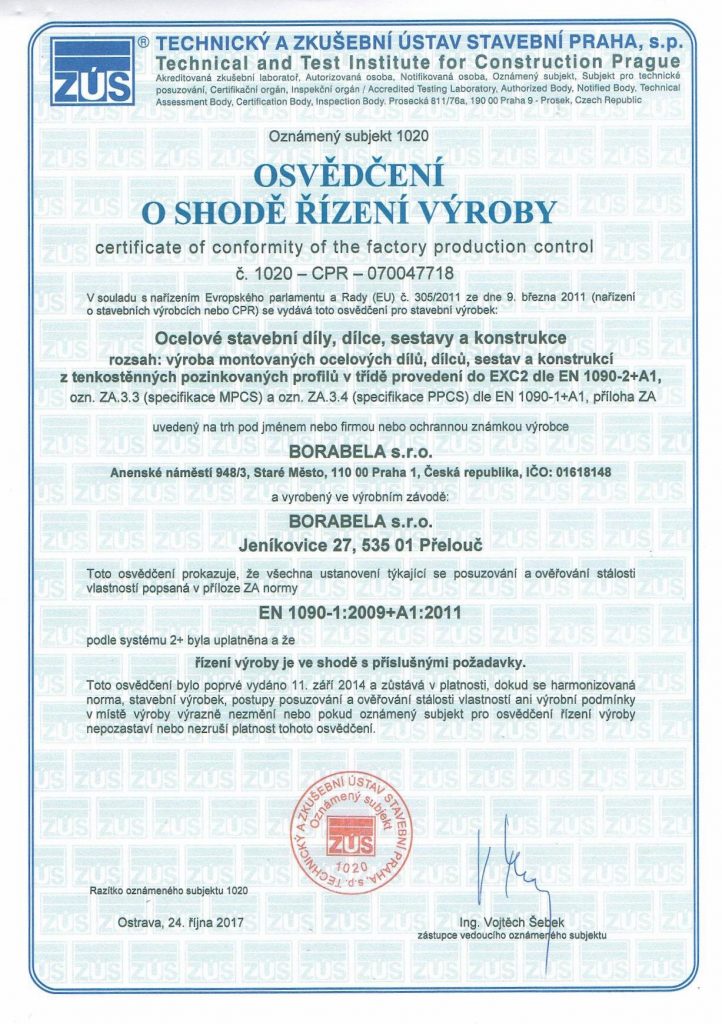

BORABELA je držitelem osvědčení o shodě řízení výroby dle EN 1090 do třídy provedení EXC2, rozsah: výroba montovaných ocelových dílů, dílců, sestav a konstrukcí z tenkostěnných pozinkovaných profilů.
- EN 1090-1+A1 (certifikace CE)
- EN 1090-2+A1 (výroba ocelových konstrukcí)
- Třída provedení EXC2

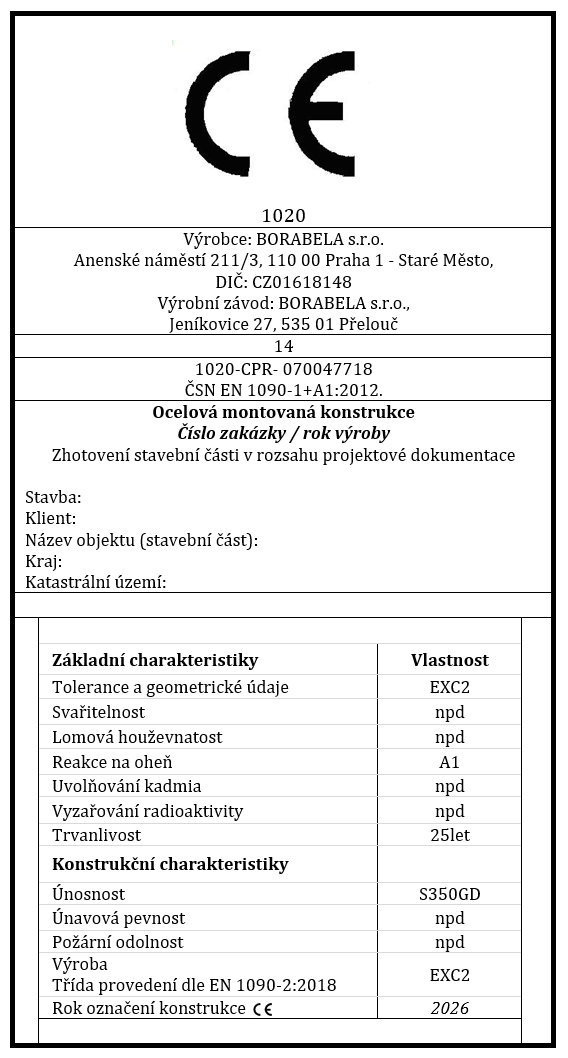

- CE označení každé dodávky
- DoP (Declaration of Performance)
- Shoda ČSN EN 1090

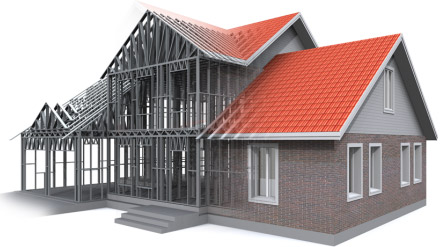

Profily a skladby
C-profil: nosné i nenosné sloupky stěn, nosníky méně zatížených stropů. Výška 100 nebo 150 mm, tloušťka 1,2–1,6 mm.
U-profil: zakládací, ukončovací a vodící profily, doplňkové k C-profilům.
Zavětrovací pás: diagonální ztužení, přenáší tahové síly, průřez 70×1,2 mm.
- Obvodová stěna: C100 + minerální izolace + ETICS 180 mm — U = 0,14 W/m²K, pasivní standard
- Stropní konstrukce: příhradový nosník + záklop OSB + SDK podhled — Rw 58 dB, REI 60
- Střešní konstrukce: příhradový vazník + tep. izolace + difúzní fólie — U = 0,12 W/m²K, pasivní standard
Montáž a logistika

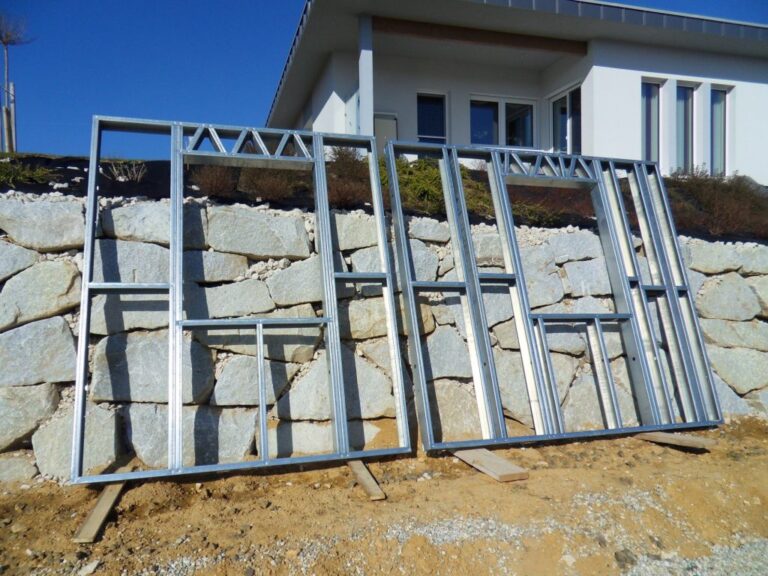

Kompletace panelů z jednotlivých profilů — každý panel má svůj výkres, označené profily se do sebe snadno poskládají a sešroubují. RD 120 m²: od vykládky kamionu po hotový skelet za 3 pracovní dny.

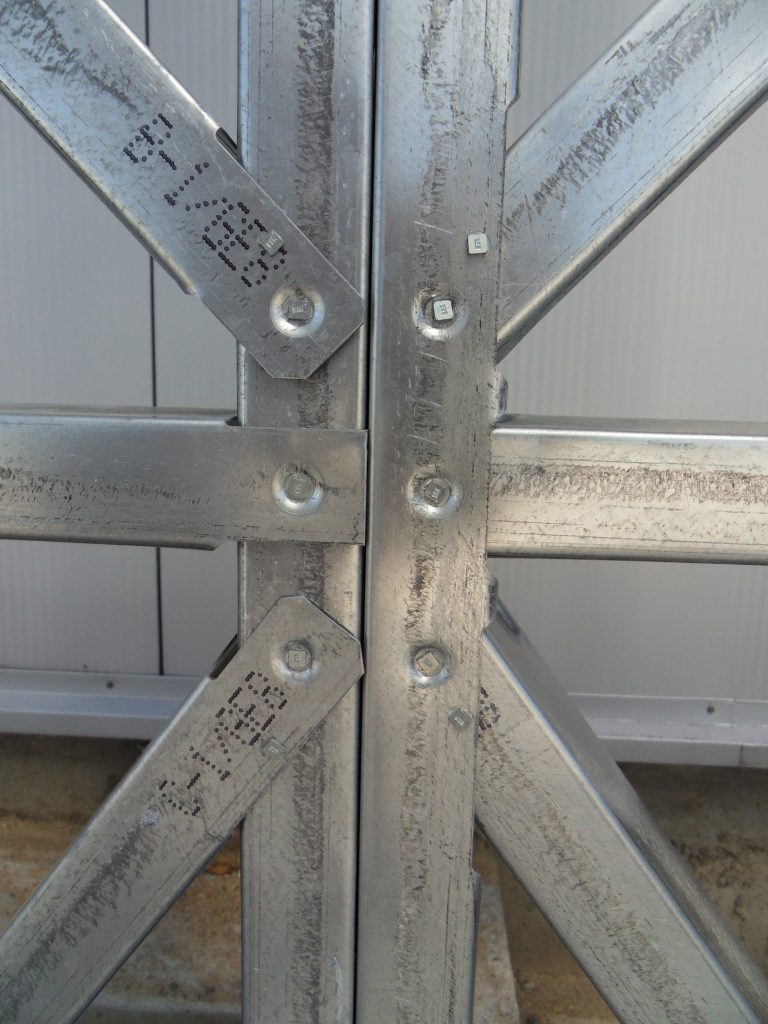

Jeden typ samovrtných šroubů SFS pro celou konstrukci. Žádné speciální nářadí, žádný jeřáb u staveb do 2NP.
Kompletní skelet RD 120 m² = cca 30 tun, jeden kamion. Vyložení na stavbě jeřábem cca 1 hodinu.
